治超管理平臺主要對前端采集的數據進行存儲、分析、顯示、報警、存儲、運行、應用、管理、維護等功能要求，最終為交通運輸管理部門提供數據整合、分析、展示等全功能的平臺應用，建立完善的治超業務處理流程，為交通運輸管理者進行指揮決策提供多維數據支持。主要分為智能化車輛運輸超限超載稱重綜合管理軟件和車輛超限檢測移動執法管理軟件(APP)。
一、智能化車輛運輸超限超載稱重綜合管理軟件
1.設計原則
業務協同
貫徹政府關于治超工作的相關部署，以工程建設思路和建設目標為引導，著眼于構建全國統籌協調的公路治超信息管理體系，加強頂層設計，確保各級相關部門之間以及與其他行業之間的業務協調聯動。
標準統一
嚴格遵守國家標準、行業標準以及部組織制定的相關規范，保證各級業務部門之間的信息高效共享和業務有效聯動，形成協調統一的有機整體。
資源集約
充分利用電子政務外網、交通云數據中心以及各地區信息化建設的已有成果，相對集中部署系統，以需求為向?qū)?，充分集成與整合相關設備與信息資源，挖掘數據利用，實現優化配置，避免重復建設，提高投資效益。
2.平臺業務功能

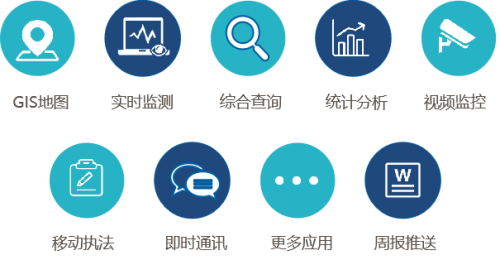

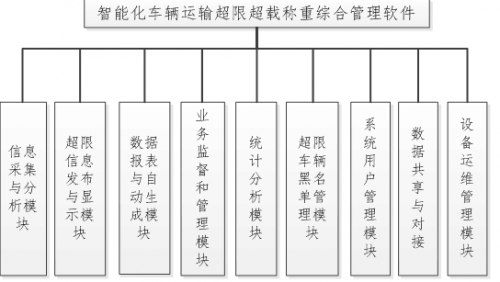

(一)業務功能模塊圖
業務功能模塊圖
(二)業務功能模塊說明
信息采集與分析模塊
將前端感知系統采集的車輛稱重信息、圖片信息、視頻信息通過網絡傳輸?shù)秸炯?jí)(數據)管理中心，(數據)管理中心部署治超管理平臺，平臺具備數據分析、統計、管理等功能。
超限信息發布與顯示模塊
在完成LED信息發布屏安裝的基礎上，根據管理部門的需求，治超管理平臺通過遠程對前方的信息發布內容進行查看、管理等。
數據報表自動生成模塊
根據指定的模板和標簽，針對不同的查詢和索引信息自動生成報表并生成打印模板。能夠生成綜合的日?qǐng)?bào)統計、周報統計、月報統計信息。
業務監督和管理模塊
實現為了防止各個治超站隨意修改治超監控?cái)?shù)據，按照交通運輸部數據存儲要求，系統實現對治超信息、統計信息、系統日志等綜合信息化統一管理，實現所有治超站數據信息統一存儲，杜絕工作人員人為修改數據信息等情況。
統計分析模塊
通過各類前端數據的匯聚，利用計算機的強大計算和分析功能，可以從海量數據中過濾掉大量的無用信息，將違法車輛信息提取出來。對站點的治超車輛檢測信息數據、過車量等數據進行統計分析和超限超載趨勢分析。
超限車輛黑名單管理模塊
建立黑名單信息庫，實現貨運車輛載貨信息檔案庫。并通過接口方式實現貨運基礎數據可從相關部門取得和人工錄入收集來實現。實現建立全市貨運車輛超載檔案庫，便于實現貨運超載統一自動調度，杜絕超載情況發生。
系統用戶管理模塊
模塊中分為基本設置、用戶管理、人員管理、分組管理、單位管理、黑名單管理、站點管理、日志管理以及標準管理。
數據共享與對接模塊
提供豐富數據接口設計，對接模塊實現與前端入口治超采集軟件對接、與公安、交警平臺對接、與上級平臺對接。
設備運維和管理模塊
可以通過管理平臺遠程監測前端設備的運行情況，方便把控整個系統運行，一旦出現異常，快速準確找到問題原因，減少排查故障時間。
3.界面功能

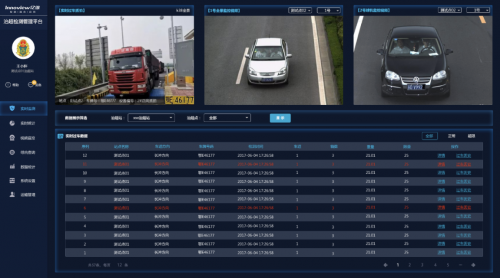

實時監測：
實時管理該用戶下有權限管理的站點的車輛信息及視頻云臺控制，通過實時的全景視頻畫面和球機視頻畫面觀看實時情況，便于處理緊急狀況，及時查處超限車輛。
實時監測示例圖

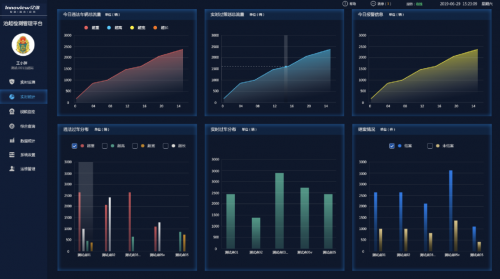

實時統計：
主要以圖表顯示當天車輛通過站點，以不同類型的統計直觀顯示圖表供用戶瀏覽，其中包括今日違法車輛總流量、實時過車總流量、報警信息、違法過車分布、實時過車分布、結案情況6個圖表。
實時統計示例圖

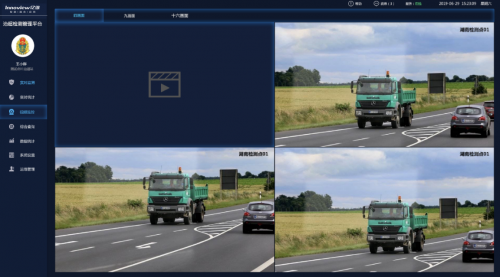

視頻監控：
可以實時監控路面狀況，并可以實現單畫面、四畫面、九畫面、十六畫面分割顯示，根據攝像機通道數判定顯示可觀看的畫面數目，系統會自動選擇合適觀看的分割顯示畫面數。
視頻監控示例圖

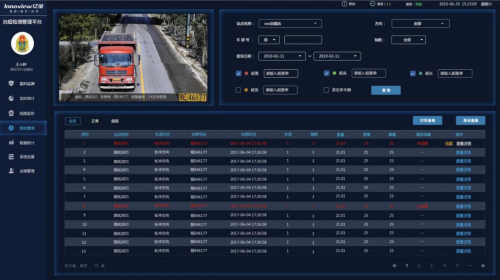

綜合查詢：
可根據不同時間段的車牌號碼或所在站點方向以及超重超高超寬、黑名單查詢等進行查詢。查詢出來的數據可根據不同用戶擁有的權限進行導出報表、打印報表、打印單據、修改、刪除和執法文書生成。
綜合查詢示例圖

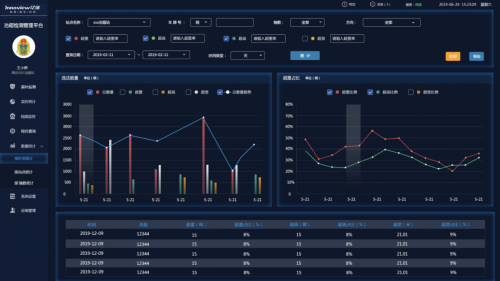

數據統計：
統計分為按時間統計、按站點統計、按軸數統計以及流量趨勢。可選擇所需要的統計方式進行不同時間段車牌號碼或所在站點以及超重等統計。統計出來的結果會以適合的圖表類型顯示出來，并且根據不同用戶擁有的權限還可以打印、導出數據。
數據統計示例圖

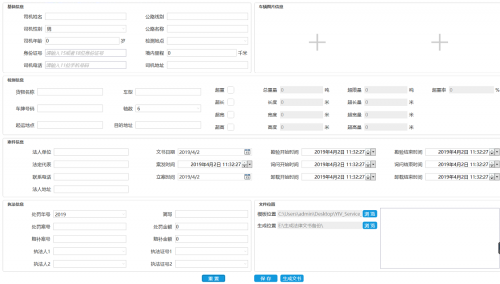

文書：
可根據指定的模板和標簽，針對超限車輛駕駛?cè)诉M(jìn)行執法文書打印、檔案保存及罰款單開出。
處理示例圖

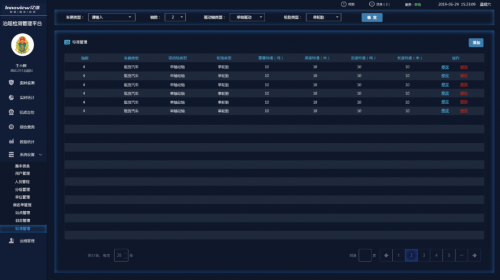

系統設置：
設置中分為基本設置、用戶管理、人員管理、分組管理、單位管理、黑名單管理、站點管理、日志管理以及標準管理。
基本設置示例圖

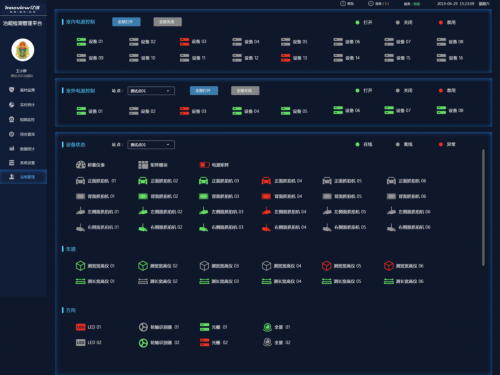

運維管理：
可管理治超站所有前端設備的接入、在線離線情況，并可對受控設備進行電源切斷和重啟控制。
二、車輛超限檢測移動執法管理軟件(APP)
車輛超限檢測移動執法管理軟件(APP)實現移動執法錄入、實時數據監測、查詢統計等功能，APP能夠?qū)崿F(xiàn)與治超管理平臺進行對接，具備管理端軟件所實現的功能，方便人員在外執法，APP基本功能如下：

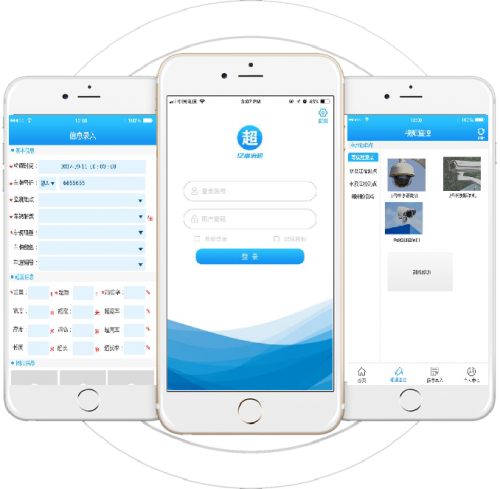

主界面
主要功能

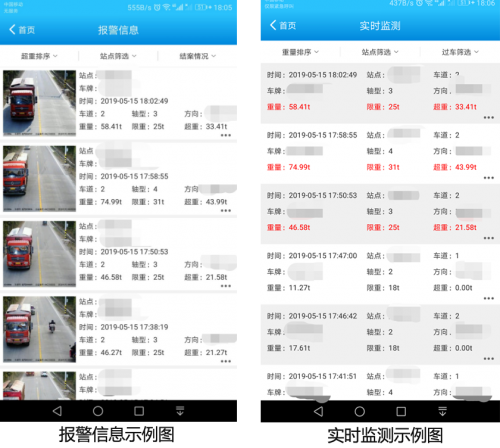

報警信息：顯示當天超限車輛信息，并且對于已結案車輛進行完成標記。
實時監測：顯示當天實時監測車輛信息，可選擇一條數據進行查看詳情、管理等操作。

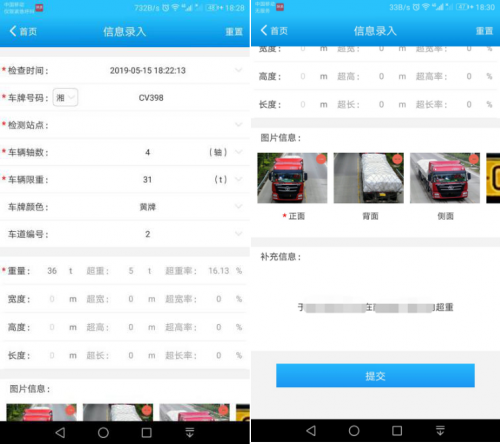

信息錄入：出現需要補登的車輛信息，可在信息錄入中填寫需要登記的車輛信息并提交至數據庫保存。管理端也可以查詢到該條新添加的數據。
信息錄入示例圖

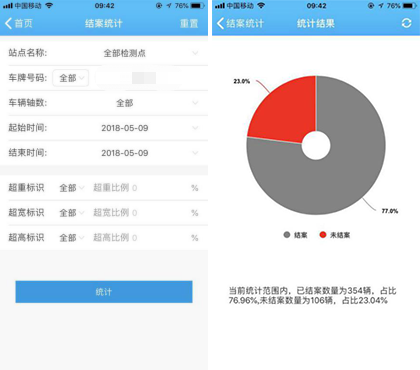

結案統計：結案情況以餅狀圖進行展示，未結案數以紅色區域顯示，已結案數以灰色區域顯示。圖中可查看該時刻準確的結案、未結案數量。
結案統計示例圖

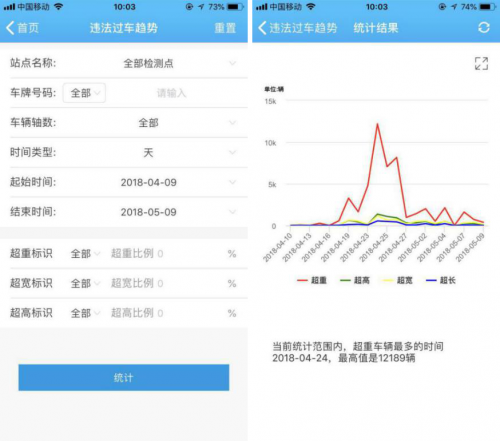

違法過車趨勢：顯示當前用戶站點下違法過車數據趨勢圖，點擊線條上的某個點可查看該時間段的違法過車流量。
違法過車趨勢示例圖

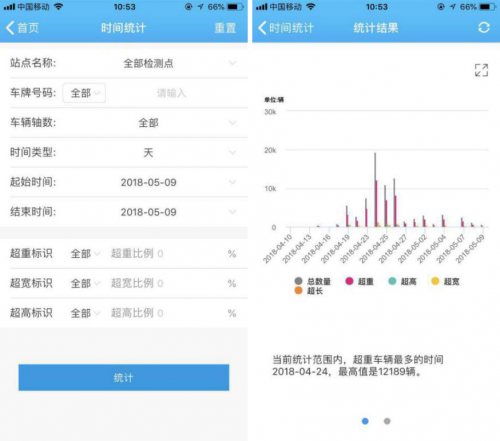

時間統計：可以按天、月、年的時間類型進行統計，用戶可以點擊橫屏按鈕查看數據(數據統計所有統計結果都支持橫屏展示數據)。
按時間統計示例圖

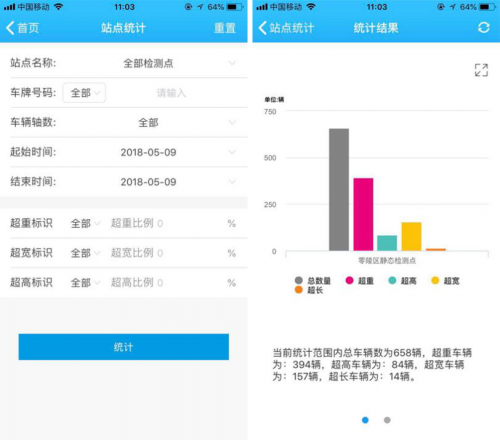

站點統計：用戶可以按條件統計當前站點過車數據與以往過車數據，也可點擊屏幕左右滑動顯示數據。
按站點統計示例圖

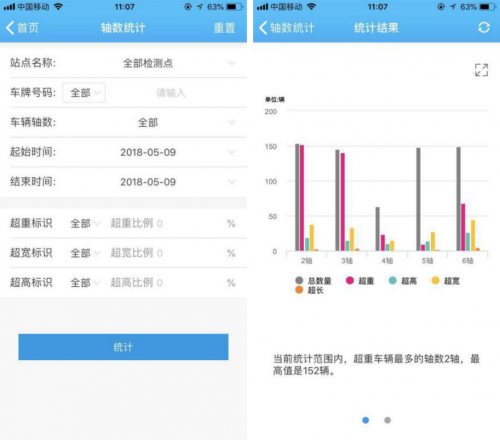

軸數統計：用戶可按2-6軸的統計條件進行統計并得到最想要的數據，同時也可以點擊數據圖中的任意一個線點查看數據信息，并且可以點擊屏幕左右滑動查看數據。
按軸數統計示例圖

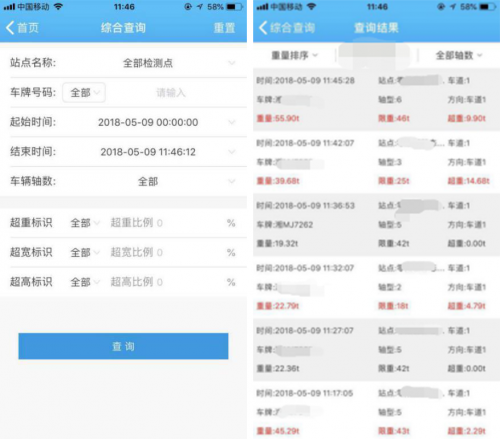

綜合查詢：根據用戶需要輸入查詢條件，點擊查詢即可精確的查找出符合條件的車輛信息，并可對任一一條數據進行查看詳情、管理等操作。
綜合查詢示例圖

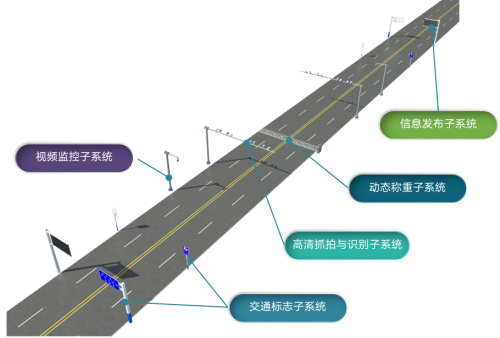

三、非現場執法不停車超限檢測系統前端站點建設效果圖：
四、系統組成結構圖：

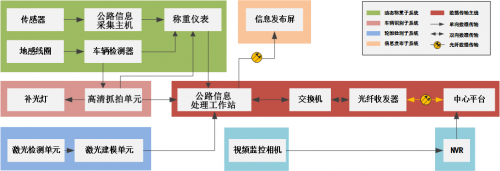

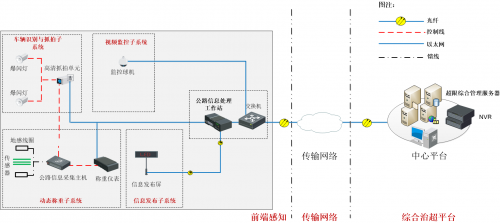

五、設備連接示意圖：
