1.先進性
本設計充分借鑒國內外先進、成熟的理念、經驗和技術,嚴格遵守《超限運輸車輛行駛公路管理規定》(交通運輸部令2016年第62號)和JJG 907《動態公路車輛自動衡器檢定規程》技術要求,同時參考各省的非現場執法設計指南及相關指導文件,滿足非現場執法的需要,選擇最先進、最成熟、最穩定的設備及系統,從而保證整個系統的先進性。
2.可靠性
調研市場上現有稱重系統,充分評估和論證主流產品的功能、成本及技術參數發展?fàn)顩r,結合動態稱重檢測系統擬建地點的現狀條件,進行綜合性的權衡考慮,推薦最合理、最優秀的設備技術參數,以確保建成的非現場執法超限檢測系統能夠可靠穩定的運行。
3.安全性
動態稱重檢測系統每天自動采集到大量的車輛信息,原始數據以及執法處罰數據的安全性也至關重要。軟件上可通過密碼控制、權限控制、和選取更安全的服務器操作系統等方式實現,網絡安全上根據國家網絡安全等級保護要求進行設計和建設。
4.開放性
嚴格遵循國家、各省市的治超相關法規制度,統一超限超載證據采集標準,同時滿足公安、交管部門執法需要,保障各部門之間信息的共享共用和業務的協同。 與其他動態稱重檢測點位統一動態稱重檢測系統精度標準、統一取證標準、與交管部門聯合,為非現場聯合執法提供技術與設備支撐,最終實現貨車超限超 載運輸全面的非現場聯合執法。
二、設計思路
1.非現場檢測
利用不停車超限檢測設備獲取車貨總重、車輛軸數、速度、軸重?cái)?shù)據;利用高清智能車輛號牌識別系統(即抓拍設施)獲取車輛特征信息并識別車牌號;并將車牌和超限信息迅速傳到LED屏上顯示,及時告知車輛駕駛?cè)藛T;系統通過高精度傳感器和多維圖像數據校驗,能夠在不停車、不減速、不以特定速度及特定車道行駛的前提下及時準確地測得車輛軸數、軸重、車貨總重、牌照、速度等信息,通過算法優化檢測逃避動態稱重系統的若干異常駕駛行為(如超低速過衡、高速?zèng)_崗等行為作弊),達到非現場處罰標準。
2.系統融合
系統融合動態稱重技術、視頻監控和高清抓拍技術、車牌識別技術、稱重算法技術、計算機網技術等,實現多維數據的采集和LED信息發布屏動態通告車輛超載超限信息,實現“感知”層面的功能;采用交通綜合治超業務管理平臺,實現應“用”層面的設計。
3.數據深度應用
本系統完成采集、分析、控制、顯示、報警、存儲、運行、應用、管理、維護等功能要求,最終為交通運輸管理部門提供數據整合、分析、展示等全功能的平臺應用,建立完善的治超業務處理流程,為交通運輸管理者進行指揮決策提供多維數據支持。
三、設計依據
為保證系統建設質量,系統設計將遵循國家和省市信息化主管部門的要求和規范。
(1)國家/地方政府政策性文件或公告
《中華人民共和國道路交通安全法》(2011年修訂)
《道路運輸車輛動態監督管理辦法》(交通運輸部令2016年第55號)
《超限運輸車輛行駛公路管理規定》(交通運輸部令2016年第62號)
《關于進一步做好貨車非法改裝和超限超載治理工作的意見》(交通運輸部、工業和信息化部、公安部、工商總局、質檢總局,2016年7月)
《中華人民共和國公路法》(2016年修訂)
《交通運輸行政執法程序規定》(交通運輸部2019年9號令)
(2)汽車衡器相關規范或標準
《稱重顯示控制器技術條件》(GB7724—87 )
《電子衡器安全要求》(GB 14249.1-1993)
《動態公路車輛自動衡器檢定規程》(JJG 907-2006)
《衡器術語》(GB/T 14250-2008)
《稱重傳感器》(GB/T7551-2008)
《動態公路車輛自動衡器》(GB/T 21296-2007)
《汽車、掛車及汽車列車外廓尺寸、軸荷及質量限值》(GB1589-2016)
(3)公路相關規范或標準
《公路工程質量檢驗評定標準》(JTGF80-1-2004)
《公路交通安全設施施工技術規范》(JTG F71-2006)
《道路交通標志板及支撐件》(GB/T 23827-2009)
《高速公路LED可變信息標志》(GB/T23828-2009)
《公路機電系統設備通用技術要求及檢測方法》(JT/T817-2011)
《道路交通安全違法行為圖像取證技術規范》(GA/T 832-2014)
《公路工程技術標準》(JTG B01-2014)
《公路工程施工安全技術規范》(JTG F90-2015)
《公路交通工程鋼構件防腐蝕技術條件》(GB/T 18226-2015)
《交通安全社會化服務管理信息系統通用技術條件》(GA/T 1317-2016)
《道路交通標志和標線》(GB 5768-2009/2017)
《公路路線設計規范》(JTG D20-2017)
《公路路線標識規則和國道編號》(GB/T 917-2017)
《公路工程標準體系》(JTG 1001-2017)
(4)視頻監控類規范或標準
《視頻安防監控系統技術要求》(GA/T 367-2001)
《視頻安防監控系統工程設計規范》(GB 50395-2007)
《道路交通安全違法行為視頻取證設備技術規范》(GA/T995-2012)
《機動車號牌自動識別系統》(GB/T 28649-2012)
《安全防范視頻監控?cái)z像機通用技術要求》(GA/T 1127-2013)
《安全防范高清視頻監控系統技術要求》(GA/T 1211-2014)
《電信網視頻監控系統 終端設備網管技術要求》(YD/T 2882-2015)
《電信網視頻監控系統 視音頻編解碼技術要求》(YD/T 2883-2015)
《公共安全視頻監控聯網系統信息傳輸、交換、控制技術要求》(GB/T 28181-2016)
《公共安全視頻監控?cái)?shù)字視音頻編解碼技術要求》(GB/T 25724-2017)
(5)網絡安全類規范或標準
《基于公用電信網的寬帶客戶網絡安全技術要求》(YD/T 2095-2010)
《網絡安全監控系統技術要求》(YD/T 2387-2011)
(6)計算機信息技術規范或標準
《計算機信息系統 安全保護等級劃分準則》(GB 17859-1999)
《信息技術 系統及軟件完整性級別》(GB/T 18492-2001)
《計算機軟件可靠性和可維護性管理》(GB/T 14394-2008)
《信息安全技術 應用軟件系統通用安全技術要求》(GB/T 28452-2012)
(7)機房設計方面規范或標準
《電子計算機機房設計規范》(GB50174·93)
《電子計算機機房工程施工及驗收規范》(SJ/T 30003-93)
《空調機房設計與安裝》(07K304-2007)
《通信中心機房環境條件要求》(YD/T 1821-2008)
《綜合布線系統工程設計規范》(GB 50311-2016)
三、總體架構
1.系統組成

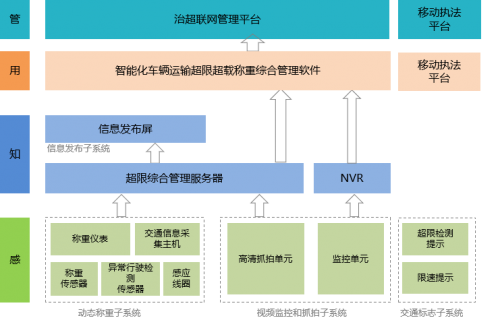

系統由三個部分組成:前端感知系統、數據傳輸網絡、(數據)管理中心。
(1)前端感知系統
前端感知系統由動態稱重子系統、監控和抓拍子系統、信息發布子系統交通標志子系統構成。信息發布子系統和交通標志子系統主要實現“知”的任務,體現為信息發布告知功能;其他部分負責“感”的任務,體現為稱重檢測、圖像取證、視頻監控信息獲取功能。不同子系統之間相互耦合,完成超限數據的的采集、關聯、發布等功能。

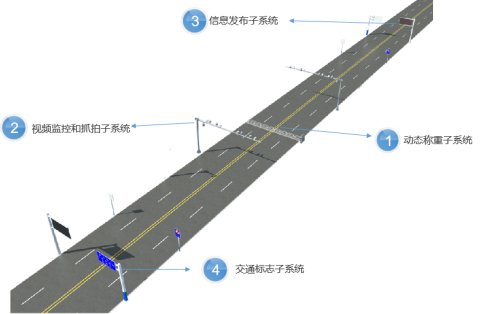

前端感知系統布局示意圖
(2)傳輸網絡
負責系統組網,完成數據、視頻、圖片等數據傳輸與網絡交換。
(3)綜合治超管理平臺
提供智能化車輛運輸超限超載稱重綜合管理軟件和車輛超限檢測移動執法管理軟件(APP),實現將匯聚的治超數據進行整合分析、執法應用、執法文書處理、數據可視化等功能應用。
(4)站級管理中心
負責實現對多個超限檢測點位相關數據的匯聚、處理、存儲、應用、管理與共享,其核心是為治超管理平臺提供網絡環境和硬件系統支撐,包括:網絡交換機、應用服務器、數據服務器、硬盤錄像機、大屏顯示系統、執法辦公設施等。

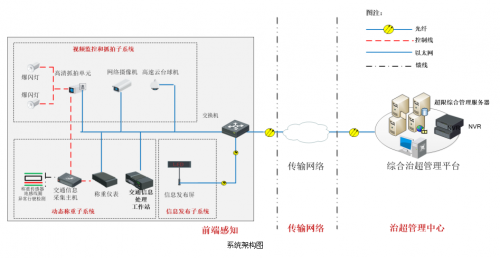

2.系統拓?fù)?/p>

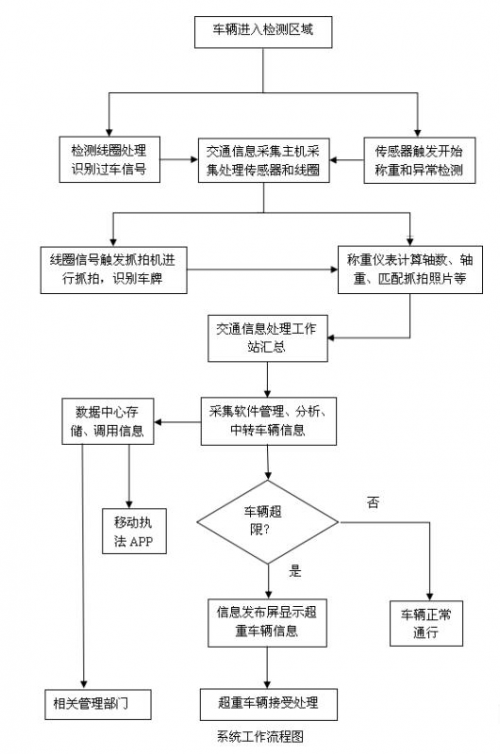

3.系統工作流程
(1)車輛進入檢測區域。
(2)系統開始檢測,交通信息采集主機采集稱重傳感器、異常行駛檢測傳感器的信號,處理后發送給稱重儀表;采集檢測線圈信號,處理后發送給抓拍機觸發抓拍,正面抓拍機抓拍圖片,提取車牌;反向與側面抓拍機抓拍側面和反面圖片。
(3)稱重儀表處理來自稱重傳感器、異常行駛檢測傳感器的車輛信息和稱重?cái)?shù)據,匹配車輛圖片信息和稱重信息,形成一個完整的車輛信息和稱重信息。
(4)稱重儀表通過數據接口將過車的車輛信息和稱重信息,發送至交通信息處理工作站。
(5)交通信息處理工作站通過采集軟件對車輛信息和稱重信息進行存儲、分析、管理和中轉,并對超限車輛進行信息發布。
(6)完成對一輛車的檢測過程,等待下一輛車的檢測。
(7)前端采集信息通過網絡上傳至(數據)管理中心,管理平臺與移動執法APP協同,完成相關治超業務,同時管理平臺預留其他管理部門接口。
(8)上述流程中,檢測過程不間斷運行,數據的傳輸?shù)炔僮鞑挥绊憴z測系統的正常工作。
(9)如遇網絡故障,系統自帶的緩存功能,能夠保存一定數量的數據,發送數據失敗時,能重發數據,保持?jǐn)?shù)據的唯一性和完整性。
四、億維股份非現場執法超限檢測系統優勢
1.前端檢測系統優勢
(1)適用場景廣:非現場執法不停車超限檢測系統適用于普通公路或高速公路非現場執法超限檢測、路警聯合治超中的預檢系統、高速公路入口治超站前預檢系統;
(2)適用地域廣:億維股份非現場執法系統已經在新疆、吉林、湖南、湖北、珠海、東莞、廣西、江西等十幾個省份幾十個點位安裝并投入正常使用,通過不同地域、不同溫度長時間的考驗,系統性能穩定,環境適應性極好;
(3)檢測速度范圍廣:確保在0.5—100km/h速度范圍內,稱重?cái)?shù)據得到準確計算和輸出,滿足于目前非現場執法不停車超限檢測系統對速度的要求;更寬的速度范圍,使得非現場執法超限檢測路段減少擁堵和排隊,極大的保證了道路通行效率;
(4)取證全面:非現場執法超限檢測系統抓拍獲取車輛經過檢測區域時正面、反面、車輛兩側、全景圖片共五張圖片,加上車輛經過檢測區域10秒視頻,可以全面了解車輛本身的相關情況、車輛駕駛行為及道路的相關情況,加上證據圖片、視頻上疊加檢測時間、地點等準確的相關信息,從而保證證據的全面性、可靠性;
(5)逆行抓拍:除了對正常行駛車輛進行檢測抓拍外,非現場執法不停車超限檢測系統還對跨道逆行甚至完全逆行進行檢測抓拍取證,規避了車輛逃避檢測等作弊行為,同時規范了司機的駕駛行為,減少事故的發生;
(6)異常行駛檢測:對車輛S彎行駛、跨道、壓實線、逆行 、短時間內走走停停等的行駛位置信息進行判斷,實現稱重?cái)?shù)據修正與補償,還原真實過車波形數據,同時利用具有強大的糾偏能力機器學習算法,極大優化了車輛異常行駛中所測的重量精準度;
(7)數據采集的不間斷性:非現場執法不停車超限檢測系統可以實現7*24小時不間斷的實時超限超載數據監測;并且保證在主網斷開情況下,仍可實現數據采集和存儲。
五、科技治超信息化平臺(軟件)優勢
(1)多元數據接入:一套治超管理平臺可以接入多數量、多類型的前端治超點位數據;實現轄區多站點數據整合,與公安、交警等部門橫向數據共享等。
(2)數據可視化分析:對檢測的數據進行多維度的統計分析,依托GIS地圖技術、超高分顯示技術、數據顯示模型,將各個點位布局情況、交通流量信息、交通趨勢分析、超限超載趨勢分析等數據進行可視化展示,方便主管單位能快速了解重要信息,輔助指揮決策。
(3)車輛數據毫秒級檢索:可以通過檢測站點、檢測時間、車輛軸數、車牌號碼、超重標識、超限率等多個查詢條件進行檢索,毫秒響應,查詢結果準確高效;
(4)執法文書處理:車輛信息自動采集錄入,也可以手動進行添加,執法文書模板可以進行更改定制;
(5)豐富軟件接口和協議:在設備對接方面,億維股份治超平臺軟件無縫對接市場上主流品牌的稱重設備、監控和抓拍設備、輪廓檢測設備、工控設備、LED屏等;在縱向上提供省級平臺數據上傳接口,在橫向上為各個部門(工商、交警等)提供平臺間的數據對接,實現上傳、互聯的數據共享服務;
(6)移動治超執法平臺(APP):APP是快捷治超、提高公路執法的效率的重要工具,實現數據之間及時更新、查看、傳輸與現場執法處理,多層數據、一圖展示,隨時隨地獲取數據研判信息指導決策。
(7)運維管理:實時偵測前端系統設備的運行狀態,當遇到設備離線、視頻信號丟失、系統設備故障、網絡通訊故障等各種情況發生時,系統自動診斷、記錄并報警;在保障系統穩定運行前提下進行重啟等自我修復功能。
